下水用資材のリース・販売

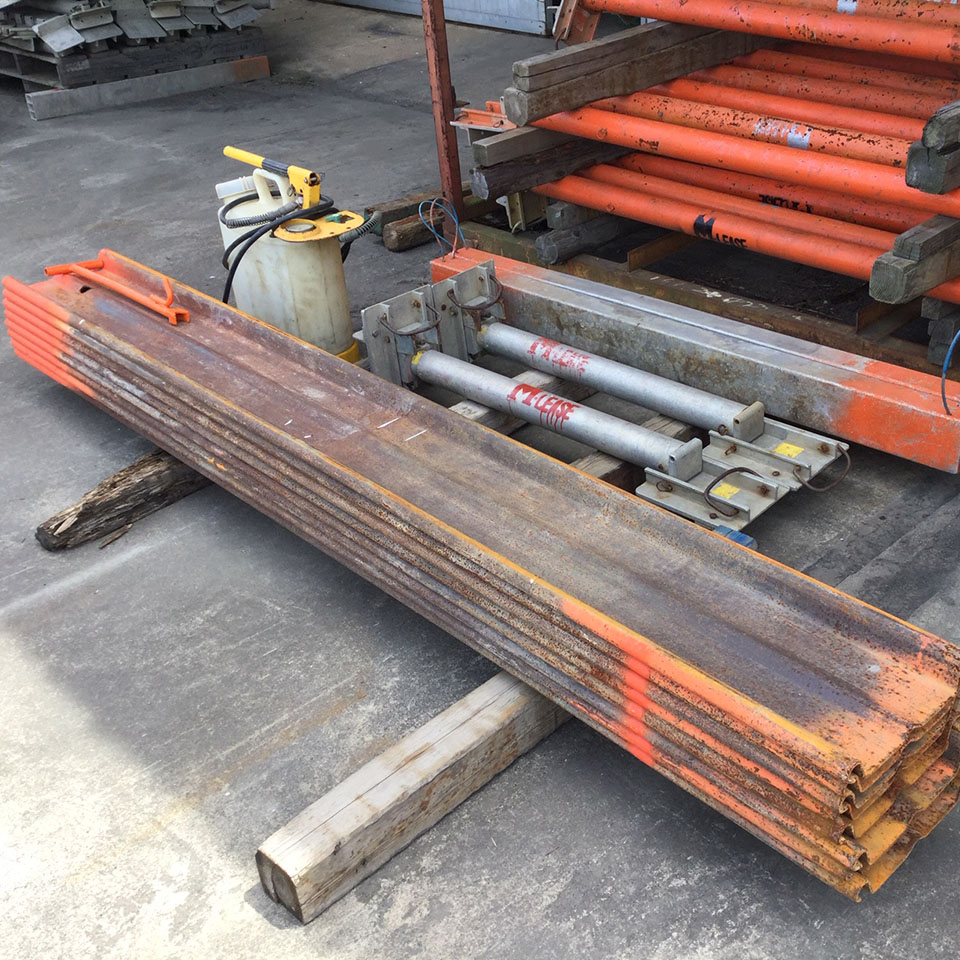

簡易パネル・アルミ製水圧土留

簡易パネル

今までは連結部にクサビを打ち込む必要がありましたが、当社の簡易パネルは違います。
パネルとサポートの連結部材をサポートと一体化することにより、クサビの打ち込みは不要になりました。そのため部品点数は大幅に減り、工期の短縮にもつながります。

特徴

軽量でも充分な強度
堀削中は現場で簡単に組み替えられる
部材が少なく、現場での建て込み、引き抜き、撤去輸送も簡単

簡易パネル部材数量表

品名	単位重量	深さ1.5M	深さ2.0M	深さ2.5M	深さ3.0M	深さ3.5M
① 3015-35 BOX下段パネル	303kg	20	20	20	20	20
② 3010-30 BOX平パネル	184kg	ー	ー	20	20	40
③ 3005-35 BOX平パネル	107kg	ー	20	ー	20	ー
④ パネルサポート一般用	19kg	20	40	40	60	60
⑤ パネルサポート下段用	24.4kg	20	20	20	20	20
⑥ 繋ぎピン（大）	0.5kg	ー	40	40	80	80
⑦ Rピン	0.02kg	ー	40	40	80	80
⑧ 1.2M押し込みカバー	13kg	2	2	2	2	2
⑨ 縦梁押し込みカバー	5kg	4	4	4	4	4
⑩ パネル組立スタンド	22kg	2	2	2	2	2
⑪ 吊下げロープ2点セット	11kg	2	2	2	2	2
⑫ ラチェットレンチ19	0.5kg	2	2	2	2	2
セット重量　kg	ー	7,014kg	9,582kg	11,122kg	13,663kg	15,203kg

※1セット30m分
※セット重量はパネルサポート85-105で計算

簡易パネルサポート

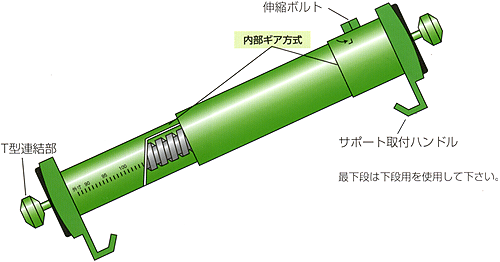

工具でボルトを回すだけで伸縮自在、メモリ付なので、堀削幅を簡単に合わせられます。
さらに、連結部分を一体にすることで、取り付けが容易になりました。

サポート概要

品名	掘削幅（mm）	重量一般用（kg）	重量下段用（kg）
パネルサポート 85-105-10トン	850～1050	19kg	24kg
パネルサポート 100-135-10トン	1000～1350	23kg	30kg
パネルサポート 130-185-10トン	1300～1850	30kg	42kg
パネルサポート 180-235-10トン	1800～2350	39kg	58kg
パネルサポート 230-285-10トン	2300～2850	50kg	73kg
パネルサポート 280-315-10トン	2800～3150	57kg	88kg

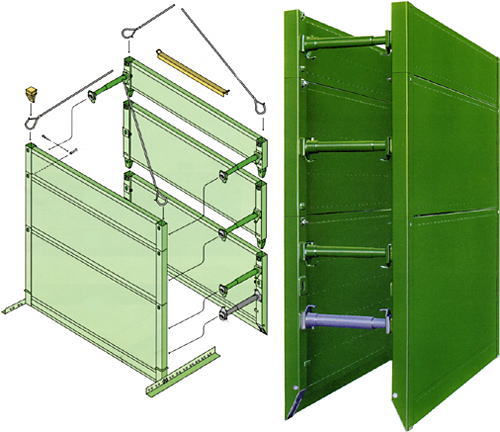

BOX式標準パネル

軽量で作業性抜群!!
この重量で、堀削深さ3.5mまでの土圧に十分耐える強固な設計になっています。段積み用プレートにより、平積みしてもガタつかず運搬中も荷崩れ防止になります。下吊り用金具により上部に電線等の障害物があっても安心して施工できます。
※引き抜き時は使用できません。

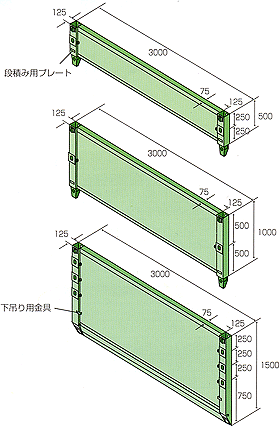

取り扱いサイズ

品名	長さ	幅	厚さ	重量
① 3015-35 BOX下段パネル	3000ｍｍ	1500ｍｍ	75ｍｍ	303kg
② 3010-30 BOX平パネル	3000ｍｍ	1000ｍｍ	75ｍｍ	184kg
③ 3005-35 BOX平パネル	3000ｍｍ	500ｍｍ	75ｍｍ	107kg
